永磁联轴器

产品原理：

　　永磁联轴器由外磁体、内磁体。内、外磁体均由沿径向磁化且充磁方向相反的永磁体组成,永磁体以不同极性沿圆周方向交替排列,并固定在低碳钢钢圈上,形成磁断路连体。在静止状态时,外磁体的N极(S极)与内磁体的S极(N极)相互吸引并成直线,此时转矩为零。

　　当外磁体在电机的带动下旋转时,刚开始内磁体由于摩擦力及被传动件阻力的作用,仍处于静止状态,这时外磁体相对内磁体开始偏移一定的角度,由于这个角度的存在,外磁体的N极(S极)对内磁体的S极(N极)有一个拉动作用,同时外磁体的N极(S极)对内磁体的前一个N极(S极)有一个推动作用,使内磁体有一个跟着旋转的趋势。

　　这就是永磁联轴器的推拉磁路工作原理。

永磁联轴器 PK 普通联轴器
软连接，柔性启动，启动惯量小 硬连接，启动惯量大
隔空传递，无机械磨损 接触式传递，有机械磨损
降噪，减震 无减噪，无减震效果
可加装隔离套，防泄露 无
效率98% 效率95%-100%
对中要求低 对中要求高
使用寿命≥20年 使用寿命5-20年
结构分类 套筒式 平面式 混合结构
传统方式 同轴传动 同轴传动，允许偏心 直角传动，改变方向
优缺点 磁应用效率高，无轴向吸力，拆装方便
适合大扭矩传递，同轴度要求较高		 磁应用效率较高，存在轴向吸力，拆装不方便
适合小扭矩传递
同轴度要求较低		 磁应用效率低
直角传动
应用产品 通过加装隔离套实现静密封，减振
磁力泵，磁力风机		 通过加装隔离套实现静密封，减振
小家电，食品设备等		 电解槽类，辊轴类传动，改变力扭传递角度
延伸产品 永磁搅拌器
永磁减（增）速器		 永磁搅拌器 特定设备

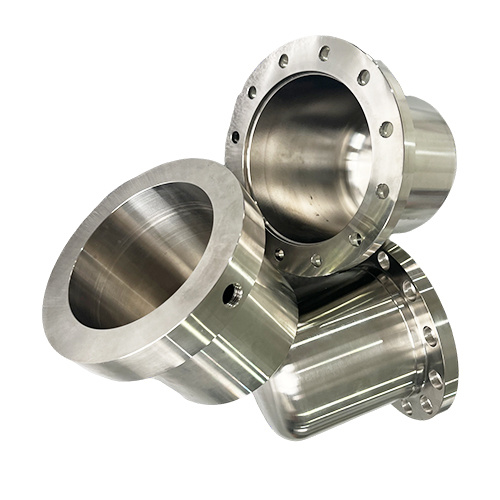

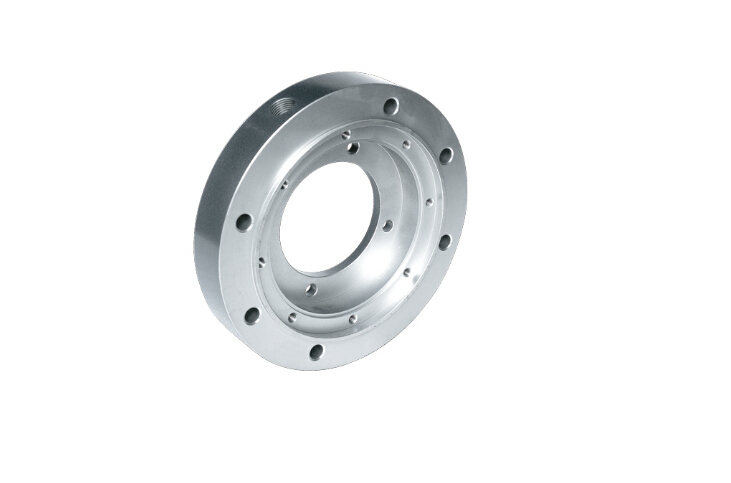

配件专区 支撑罩 隔离套 连接盘
保证同心 密封的关健
需考虑耐压 涡流损失的大小		 密封位置改变，转接

产品结构

01结构-带轴，带轴承

02结构-普通型，内外转子隔离套

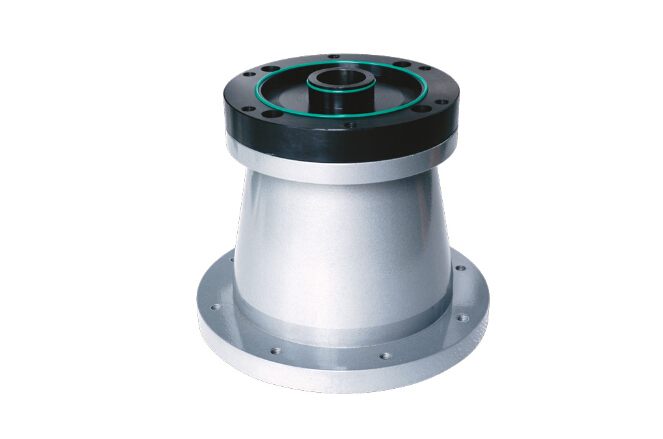

03结构-带支撑罩

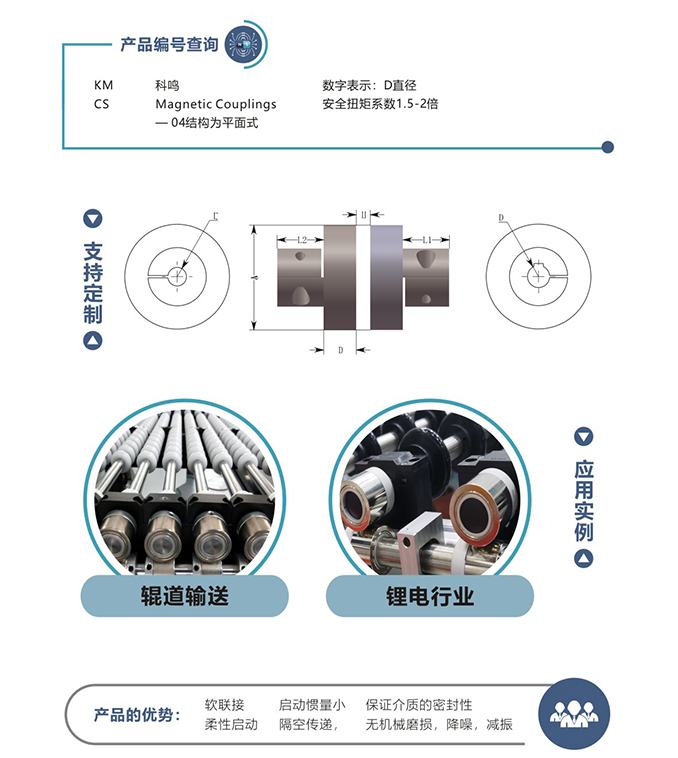

平面型

产品尺寸:

该产品属于根据客户提供参数定制，以下尺寸只供参考

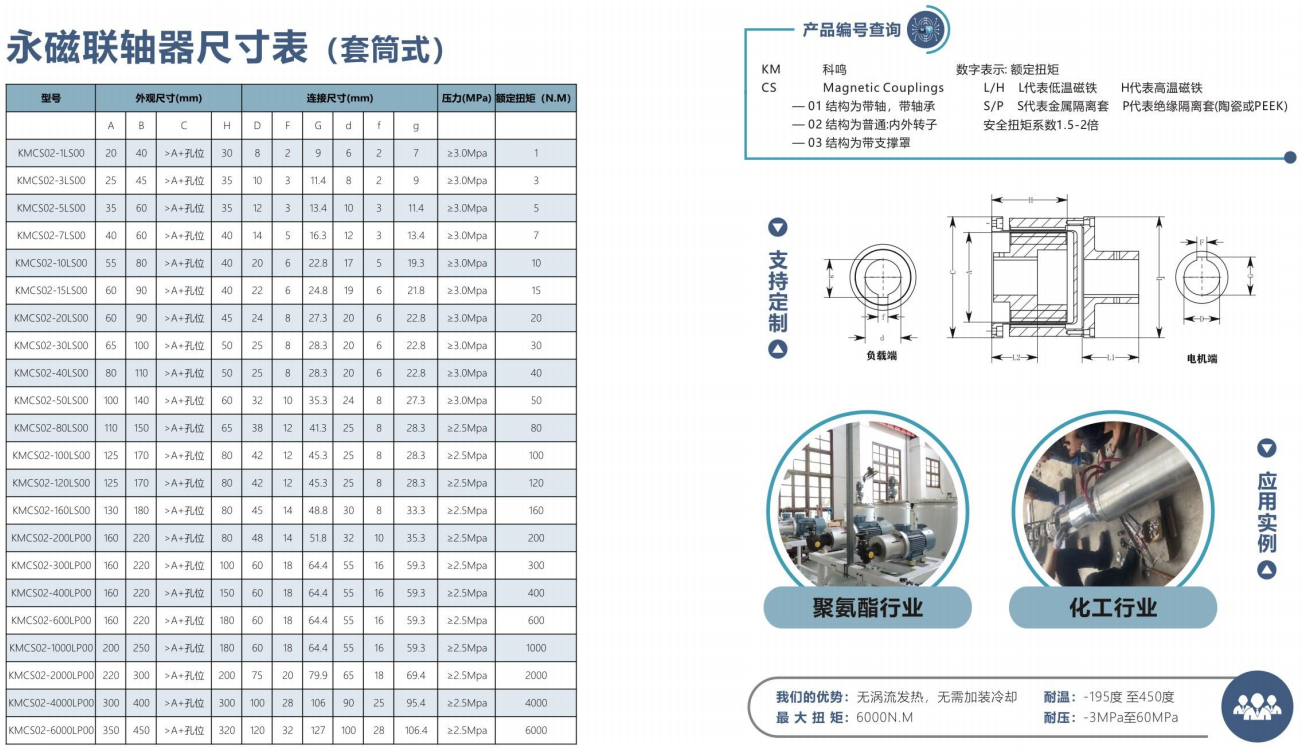

永磁联轴器尺寸表（套筒式）

型号 外观尺寸(mm) 连接尺寸(mm) 压力(MPa) 额定扭矩
(N.M)
  A B C H D F G d f g
KMCS02-1LS00 20 40 >A+孔位 30 8 2 9 6 2 7 ≥3.0Mpa 1
KMCS02-3LS00 25 45 >A+孔位 35 10 3 11.4 8 2 9 ≥3.0Mpa 3
KMCS02-5LS00 35 60 >A+孔位 35 12 3 13.4 10 3 11.4 ≥3.0Mpa 5
KMCS02-7LS00 40 60 >A+孔位 40 14 5 16.3 12 3 13.4 ≥3.0Mpa 7
KMCS02-10LS00 55 80 >A+孔位 40 20 6 22.8 17 5 19.3 ≥3.0Mpa 10
KMCS02-15LS00 60 90 >A+孔位 40 22 6 24.8 19 6 21.8 ≥3.0Mpa 15
KMCS02-20LS00 60 90 >A+孔位 45 24 8 27.3 20 6 22.8 ≥3.0Mpa 20
KMCS02-30LS00 65 100 >A+孔位 50 25 8 28.3 20 6 22.8 ≥3.0Mpa 30
KMCS02-40LS00 80 110 >A+孔位 50 25 8 28.3 20 6 22.8 ≥3.0Mpa 40
KMCS02-50LS00 100 140 >A+孔位 60 32 10 35.3 24 8 27.3 ≥3.0Mpa 50
KMCS02-80LS00 110 150 >A+孔位 65 38 12 41.3 25 8 28.3 ≥2.5Mpa 80
KMCS02-100LS00 125 170 >A+孔位 80 42 12 45.3 25 8 28.3 ≥2.5Mpa 100
KMCS02-120LS00 125 170 >A+孔位 80 42 12 45.3 25 8 28.3 ≥2.5Mpa 120
KMCS02-160LS00 130 180 >A+孔位 80 45 14 48.8 30 8 33.3 ≥2.5Mpa 160
KMCS02-200LP00 160 220 >A+孔位 80 48 14 51.8 32 10 35.3 ≥2.5Mpa 200
KMCS02-300LP00 160 220 >A+孔位 100 60 18 64.4 55 16 59.3 ≥2.5Mpa 300
KMCS02-400LP00 160 220 >A+孔位 150 60 18 64.4 55 16 59.3 ≥2.5Mpa 400
KMCS02-600LP00 160 220 >A+孔位 180 60 18 64.4 55 16 59.3 ≥2.5Mpa 600
KMCS02-1000LP00 200 250 >A+孔位 180 60 18 64.4 55 16 59.3 ≥2.5Mpa 1000
KMCS02-2000LP00 220 300 >A+孔位 200 75 20 79.9 65 18 69.4 ≥2.5Mpa 2000
KMCS02-4000LP00 300 400 >A+孔位 300 100 28 106.4 90 25 95.4 ≥2.5Mpa 4000
KMCS02-6000LP00 350 450 >A+孔位 320 120 32 127.4 100 28 106.4 ≥2.5Mpa 6000

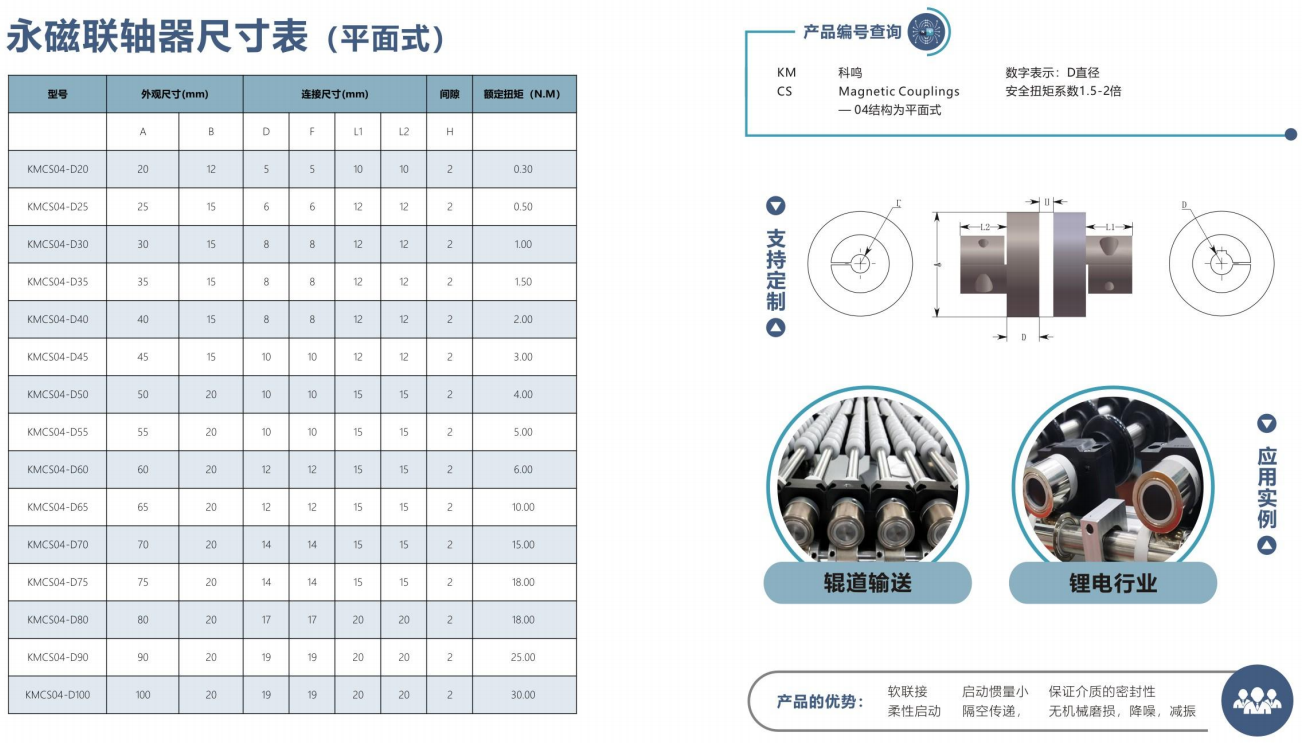

永磁联轴器尺寸表（平面式）

型号 外观尺寸(mm) 连接尺寸(mm) 间隙 额定扭矩(N.M)
  A B D F L1 L2 H
KMCS04-D20 20 12 5 5 10 10 2 0.30
KMCS04-D25 25 15 6 6 12 12 2 0.50
KMCS04-D30 30 15 8 8 12 12 2 1.00
KMCS04-D35 35 15 8 8 12 12 2 1.50
KMCS04-D40 40 15 8 8 12 12 2 2.00
KMCS04-D45 45 15 10 10 12 12 2 3.00
KMCS04-D50 50 20 10 10 15 15 2 4.00
KMCS04-D55 55 20 10 10 15 15 2 5.00
KMCS04-D60 60 20 12 12 15 15 2 6.00
KMCS04-D65 65 20 12 12 15 15 2 10.00
KMCS04-D70 70 20 14 14 15 15 2 15.00
KMCS04-D75 75 20 14 14 15 15 2 18.00
KMCS04-D80 80 20 17 17 20 20 2 18.00
KMCS04-D90 90 20 19 19 20 20 2 25.00
KMCS04-D100 100 20 19 19 20 20 2 30.00
